什么是斗栱?

斗栱(dǒu gǒng)是中国古代汉族建筑特有的一种结构。在立柱和横梁交接处,从柱顶上加的一层层探出成弓形的承重结构叫拱,拱与拱之间垫的方形木块叫斗。合称斗拱。也作枓拱、枓栱。

斗拱的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。

中国古典建筑最富有装饰性的特征往往被皇帝攫为己有,斗拱在唐代发展成熟后便规定民间不得使用。

斗拱是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。

斗拱是中华古代建筑中特有的形制,是较大建筑物的柱与屋顶间之过渡部份。其功用在於承受上都支出的屋檐,将其重量或直接集中到柱上,或间接的先纳至额枋上再转到柱上。一般上,凡是非常重要或带纪念性的建筑物,才有斗拱的安置。

抖拱使人产生一种神秘和莫测其高保真妙的感觉。在美学和结构上它也拥有一种独特的风格。无论从艺术或技术的角度来看,斗拱都足以象徵和代表中华古典的建筑精神和气质。斗拱中间伸出部仍叫做要头。雕著一个立双式的青色龙头。其两旁的垫拱板雕半立体火焰珠一粒,象徵吉祥如意。

斗拱置于檐下柱枋之上,以层层称为拱或昂的短木向外挑出以支承屋檐或梁头,各层短木之间起支垫作用的小木块称为斗或升,总体即为斗拱。斗拱依其部位或时代不同而有不同名称,如宋代称置于一般柱头、转斜角柱头和阑额上的斗拱为柱头铺作、转角铺作和补间铺作,清代则分别称为柱头科、转角科和平身科等。

最早的斗拱形象见于西周青铜器命簋上所用的栌斗,在战国青铜器刻纹中也有成组的斗拱。汉代画像石、画像砖、壁画、明器、石阙和墓室中都表现有成组的斗拱,多为柱头铺作。唐代斗拱已达到成熟阶段,已有补间铺作,大多只有一朵,比柱头铺作简单。

代建筑出檐深远,斗拱雄大疏朗,表现了斗拱所具有的结构美。宋代补间铺作加多,形制趋于复杂,与柱头铺作基本相同,斗拱尺度变小,反映了此时斗拱的结构作用逐渐减弱和装饰作用的加强。

明清时期斗拱的结构作用更为退化,装饰作用几乎已成了斗拱的唯一功能。明清的平身科斗拱增加到四～六攒,甚至更多,尺度变小,斗拱的形象也变复杂,如用45°方向的斜拱互相搭连,形成网状,称为如意斗拱,或将斗拱组合成螺旋形网的样子,用于藻井周围。

翼角起翘 屋顶起翘的转角,由其形式很像鸟翼,故称翼角。在屋顶转角处为了承托两个方向的屋面,使用了一条45°方向的角梁,角梁比椽子粗大,为了使接近角梁的檐子与角梁上皮取平,于是在靠近角梁的椽下,使用长三角形的垫木把椽子逐渐抬高,屋檐的轮廓线也就向上翘起,即为起翘。通常为使造型更加完美,角部又向 外伸出,称为出翘。

角翘的起源可能与斗拱的发展有关。唐代以前,斗拱很大,出跳深远,角梁(相当于45°的椽子)处仍使用不太粗大的构件,通常也就没有起翘。唐代建筑仍以无起翘为主,但也有起翘的做法。宋代以后,斗拱出跳渐短,椽子负荷加大,转角处重量特大,45°椽子普遍演化为粗大的角梁,起翘随之普及。

斗栱建筑艺术解读

唐宋:斗栱巨硕,与柱高比可达到1:2,加上直昂的作用,常使出檐达三四米,铺间一般1、2朵。

〖华栱〗:在斗栱上向内、外挑出的栱,称“华栱”。

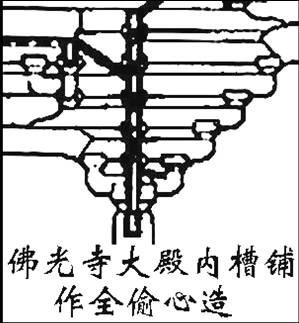

〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”,没有的是“偷心造”。

〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。
〖抄〗:华栱出挑称“抄”;有“单抄”、“双抄”的说法。

〖昂〗:斗栱中斜向设置(与屋面平行)的杆件为“昂”,是杠杆作用的斜挑梁。

分类:
依其具体位置分别称作:柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。

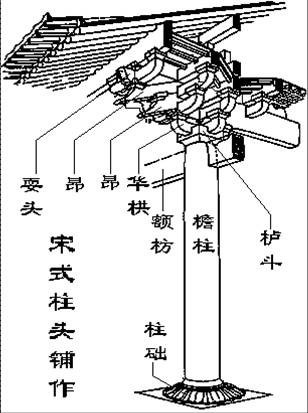

各部名称:

斗拱名称:
“X抄X下昂”是度量铺作单位之一
在宋《营造法式》的“总铺作次序”条中规定:“出一跳为之四铺作,出两跳为之五铺作,出三跳为之六铺作,出四跳为之七铺作,出五跳为之八铺作”;一朵最小的斗栱应挑出四层、一跳的四层是固定的层,即栌斗、栱、耍头、衬方头。
斗拱的计数单位是“铺作”,如一朵单抄(或单昂)斗栱有:一的栌斗,一个华拱(或昂),一个耍头,一个衬方头,计四铺作。每增加一个构件,即加一铺作,以此类推。双抄双下昂为七铺作,双抄三下昂为八铺作,等等。

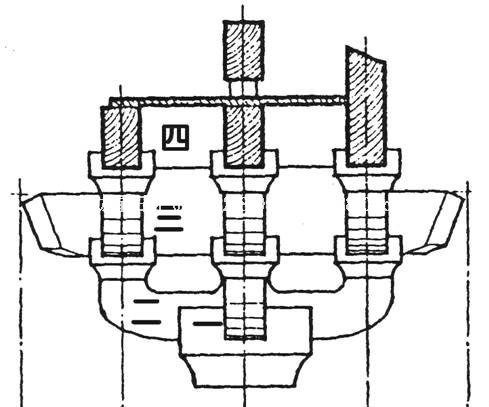

单杪四铺作(一:栌斗、二:栱、三:耍头、四:衬方头):

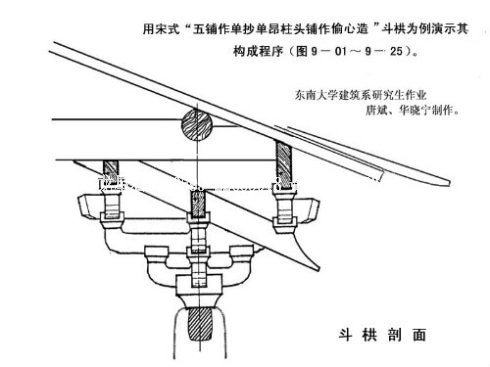

单杪单昂五铺作:

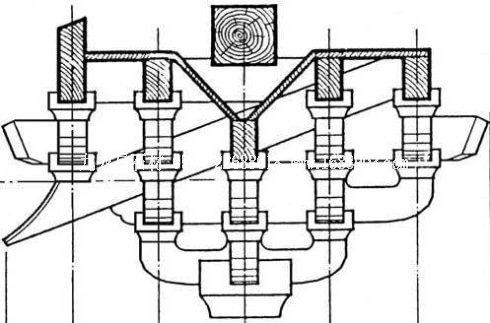

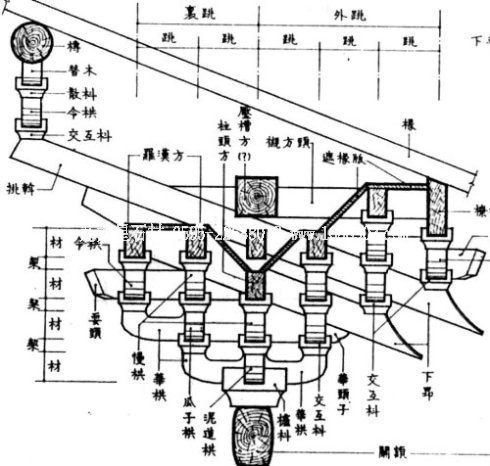

单抄双下昂六铺作里转五铺作

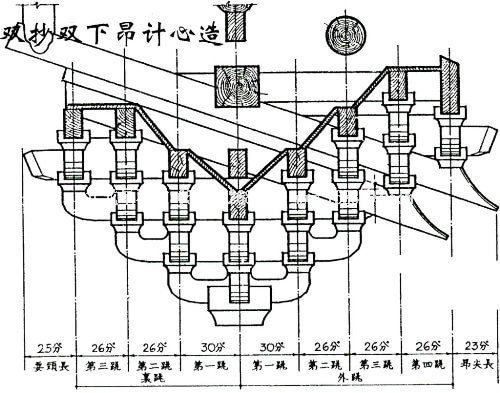

双抄双下昂七铺作里转六铺作

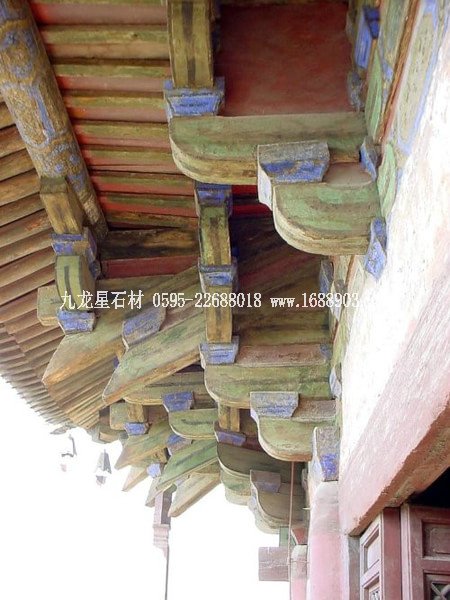

独乐寺上层柱头(双抄双下昂七铺作)、补间

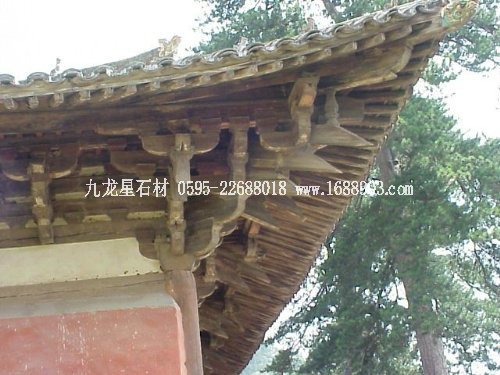

佛光寺转角铺作(双抄三下昂八铺作):

明清:昂变为装饰作用的假昂,斗拱变小,与柱高比1:8(?)以上,出檐变短,大约一米,斗拱变密,平身科多达4--8朵,明次稍间不同。

〖翘〗(宋称“华栱”):略似弓形,与建筑物立面垂直;
〖昂〗:翘之向外端加长,并下斜。

〖耍头〗:昂之上,切与昂平行大小相近的直木;(或挑尖梁头)

分类:
因其所在建筑物部位的不同:〖柱头科〗在柱顶上;〖平身科〗在柱间额枋上;〖转角科〗在屋角柱头上。
依据形式的不同可分为:一斗二升对麻叶和一斗三升等简单的,翘昂式的,品字的(每昂),还有一种溜金斗拱,是清皇宫,祭坛等重要地方才可用。

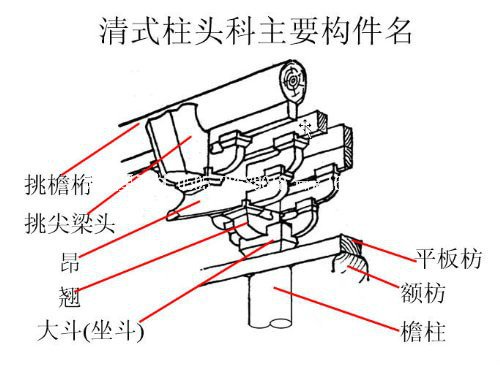

各部名称:

斗拱名称: 一般称“X翘X昂X踩”。翘相当于宋式的杪(华拱出跳数),昂同,踩基本是出跳数乘二加一(里外同时出跳)。

踩,翘、昂每支出一层,在里面和外面各加一排栱,叫【一踩】。

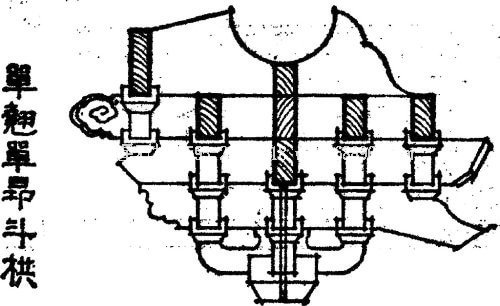

单翘单昂五踩:注意其中的假昂

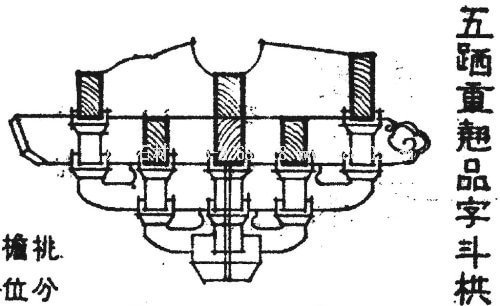

五踩重翘品字斗拱:

溜金斗拱,外侧与翘昂的一样,内层如同一个很长的昂尾,顶在金檩下面,其实整个昂是一个折形木,不像唐宋那种直昂承力起杠杆作用,难怪学者说其结构不合理。

明清斗拱实物,北京基本满街都是。

东南大学建筑系制作的模型
