近期有不少朋友咨询了一种非常相似的,从板材底部反渗上来的大理石锈黄问题。看来这种锈黄不仅常见,而且清洗的难度也相当高。我们就拿来分享一下,如果遇到相同的情况,也可以给大家作为一种参考的意见。

一、源于板材底部的锈黄

 这种从板材底部反渗上来的锈黄,颜色一般比较浅,没有石材表面接触铁质形成的锈黄颜色那么重。但是因为这种锈黄污染已经贯穿了整个板材,所以显得更为顽固,反反复复,很难彻底清洗干净。

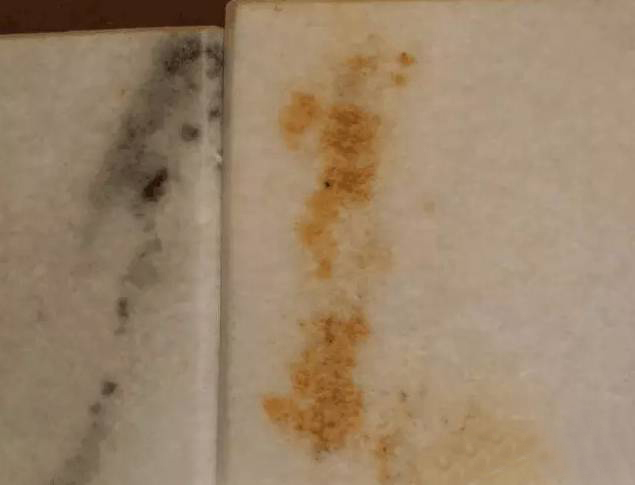

 底部反渗的锈黄

二、产生原因

 这种问题,在浅色的大理石板材上比较常见。既然是锈黄,那么产生的原因必然跟铁有关。总结起来大致有两种原因:

 1、石材背部的加固钢筋

 ①特殊的加工工艺

 熟知石材行业的人都熟悉一种大理石的加工工艺,这种工艺大概在2000~2010年之间,使用的比较多,正是这种工艺造成了石材日常使用中容易出现锈黄的问题。我们来简单介绍一下。

 我们知道,天然大理石的硬度、抗弯折强度相对比较弱一些,不如花岗石坚硬。但是,国内的石材市场,又普遍流行比较薄的板材。大家都认为大理石有装饰效果就可以了,板子切的薄一些也无所谓。最主要的,薄板子有利于增加利润。

 但是由于自然的或者人为的各种因素,天然大理石难免会出现一些明裂、暗裂纹。板材变薄,强度降低,在加工、搬运、安装时就有可能出现断裂、破碎等问题。这种情况必须要避免。于是,很多石材加工厂就使用了一种“背部开槽,加装钢筋”的方法来提升板材的强度。

 具体的做法是:板材切割出来后,在研磨抛光前会选择一个面用机械开一个槽。然后在槽里加装3~5mm直径的钢筋,再用云石胶填充和固定。这种工艺我们没有找到原图,但是基本上和下面这个图很相似。这种工艺2000~2010年之间出现的较多,现在就比较少见了。

 怎么判断是不是钢筋造成的污染呢?也很简单:因为这种锈黄一般都会沿着钢筋呈直线状,只要发现这种特点,一般就可以确定是了。

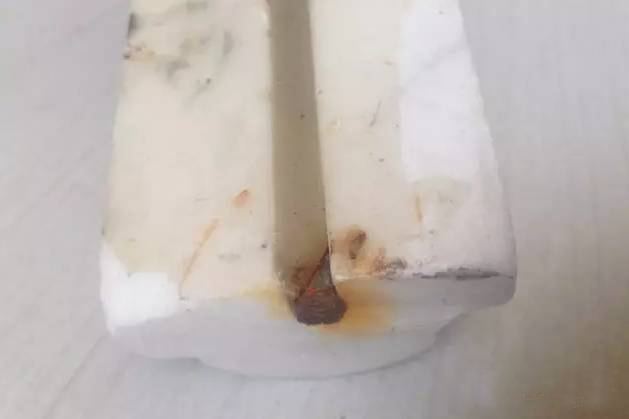

 钢筋加固

 ②锈黄原因

 使用这种工艺的大理石板材,安装之后,难免会接触水或潮湿,容易形成锈黄。尤其是在南方夏天高温、高湿的环境中,就算有云石胶包裹,这些钢筋仍然会锈蚀斑驳。

 如果板材没有做防护,或者因时间过长导致防护失效,这些锈黄就会混合着胶油,一块向上渗透,形成黄斑。如果石材裂纹较多,那么这种问题就更加明显。

 因此,石材防护不是万能的,它也有一定的极限值和保质期。这点应该引起大家关注。

2、其他铁质来源

 除了上述的特殊的工艺原因之外,有时候也会出于某些需要,石材背面也会接触到一些钢铁的套件。这就给锈黄造成了物质基础。也和上面一样,如果石材没有做防护或者防护失效,在水、潮湿的条件下,也容易生成这种锈黄。

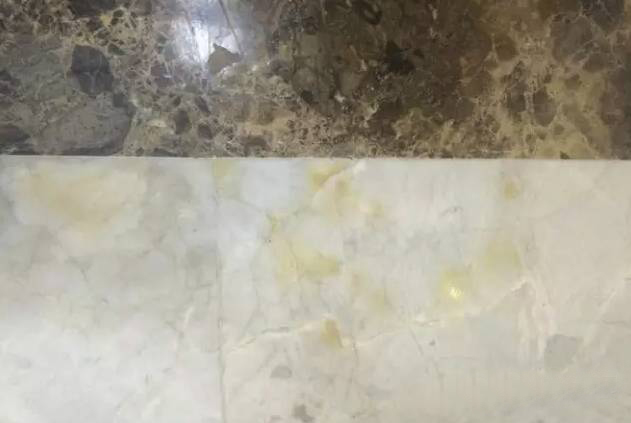

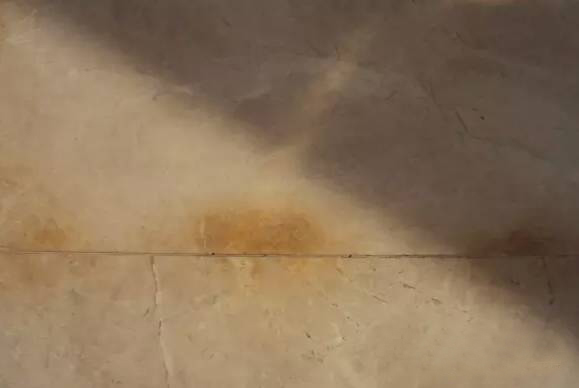

 直线型锈黄

 三、这种锈黄不好除

 这种从底部反渗上来的锈黄,是最令人头疼的一种锈黄。为什么这么说呢?

1、清洗难点

 ①就算能把表面的锈黄清洗掉,但问题的病根——石材背后的钢筋、铁架等——还在,可能清洗之后锈黄还会反复出现。

 ②这种锈黄已经贯穿整个板材。也就意味着想要去除污染,就得让清洗材料也渗透贯穿整个板材。把锈黄分解后,还得把分解后的物质也带出板材。可想而知,难度有多高,效果有多差。

 ③最重要的:这种锈黄是混合着胶油污染一并形成的。单纯除油或单纯除锈都好办,但是这种混合型的复杂的污染,清洗难度确实比较高。

 综上所述,这种锈黄不好除。即使从专业角度来看,这样的污染即使用最好的清洗材料也很难保证和预测清洗的效果。这并不是石材护理业无能,确实是因为这种污染情况复杂,清洗难度相当高。

 2、建议的方法

 那么,遇到这种情况该怎么办呢?

 我们的建议是这种锈黄的处理要慎重一些。最好是根据自己想要的结果来选择处理方法。我们这里给出三种思路和建议。

 ①如果是想让锈黄变浅一些,不要太影响美观即可。建议用“除锈+除胶”材料一并处理。如将“VD大理石除锈剂”和“VD石材除油除胶剂”搭配使用,混合着进行敷贴,可以达到部分的清洗效果。

 需要注意的是,这种污染的清洗效果真的很难说清,而且还有复发的可能。

 ②如果需要消除锈黄。可以把锈黄的那一小块石材切除掉,然后用相同的石材进行更换即可。目前,石材修补技术已经很先进,可以做到这种局部的更换。

 ③如果对装饰品质要求较高。无论清洗或局部更换,都达不到需要的效果,那么最好的方法还是更换板材。

 处理要慎重

 注:不管哪种方法,做完之后都建议做好石材防护。而且最好是用优质的渗透型防护剂,给石材做一个高标准的防护处理,避免以后再出现相同的问题。
